商用车长里程运输工况具有显著的时空复杂性，其能耗表现与热管理效率高度依赖于沿途路况属性（海拔坡度、动态交通流、限速策略及货车通行约束）与环境气象（温湿度、风场矢量、太阳辐射）的动态演化。此外，预见性巡航控制（PCC）算法的效能亦直接受制于高精度地图数据的完备性。传统静态仿真难以复现上述变量的实时耦合效应。
本文旨在阐述 GT-SUITE 仿真平台如何集成高级导航工具 GT-RealDrive，构建“路 - 车 - 环”一体化的高保真仿真工作流。通过自动提取并映射全球高精度地图数据，该方法实现了从地理拓扑、法规限制到微气候场的全要素动态耦合，不仅为商用车能耗评估与热管理优化提供了逼真的虚拟测试环境，更为预见性巡航策略的开发与验证奠定了坚实的数据基础。
1.简介
GT-RealDrive 是 GT-SUITE中的高级驾驶循环生成工具，内置 Mapbox 与 HERE 两大全球主流地图引擎，其中HERE更为强大。HERE 作为源自荷兰的全球领先数字地图服务商，其数据覆盖全球 200 多个国家和地区，在道路属性丰富度与动态交通流模拟方面表现卓越。
受限于中国严格的地图数据监管政策，HERE 的全球高精度数据目前尚未完全覆盖中国本土。然而，随着中国车企“出海”战略的全面加速，针对海外复杂路况的高精度仿真需求日益迫切。在整车研发阶段，利用 GT-RealDrive 构建海外典型路况模型，对于能耗评估、整车热管理策略优化及预见性巡航控制（PCC）的开发具有不可替代的价值。
对于长里程运营的商用车而言，路况与环境变量的耦合影响尤为显著。GT-RealDrive 能够高保真地还原以下关键因子，从而大幅提升仿真置信度：

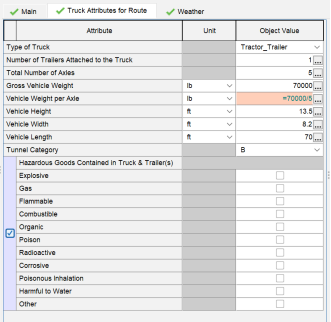

道路拓扑与法规限制：精确模拟海拔坡度、交通流密度、限速区域，以及针对货车/牵引车的特殊限高、限宽、限重及限长约束。
多维环境耦合：动态集成海拔变化、风向风速、环境温度及太阳辐射（GHI/DNI/DHI）等气象数据。
通过上述多维数据的深度融合，GT-RealDrive 助力车企在虚拟环境中提前验证车辆在海外的适应性，显著缩短开发周期并降低实车测试成本。
2.自动提取商用车行驶路况和环境信息

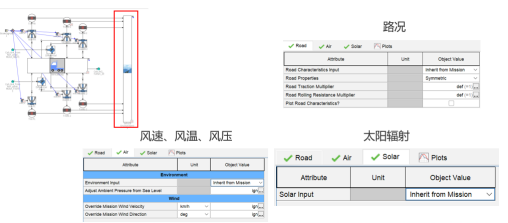

为实现“路 - 车 - 环境”的一体化仿真，GT-RealDrive 提供了无缝的环境数据继承机制。在 VehicleEnvironment 模块中，用户只需勾选 "Inherit from Mission"选项，系统即可自动将路线对应的时空环境数据（包括环境温度、风速矢量、风向变化等）与驾驶循环实时同步。
GT-RealDrive视频
3.高精度的地图信息为预见性巡航提供路况和环境信息
GT-RealDrive 能够提取并融合高精度地形地貌（海拔/坡度）、动态交通要素（交通流/信号灯相位）以及实时环境场（风/温/辐射）等多维数据。这些高保真先验信息构成了预见性巡航控制算法的核心输入，使车辆能够提前感知前方路况变化，从而优化换挡策略、速度规划及能量管理，显著提升整车经济性与行驶平顺性。
4.环境对电动牵引车能耗的影响

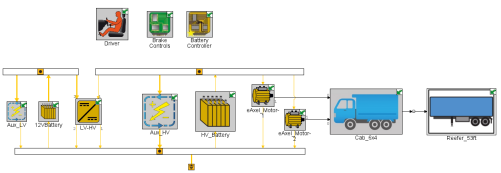

下图为本例所示模型，分析一段较长路况（117km）下的环境温度、风速和风向变化对电耗的影响。

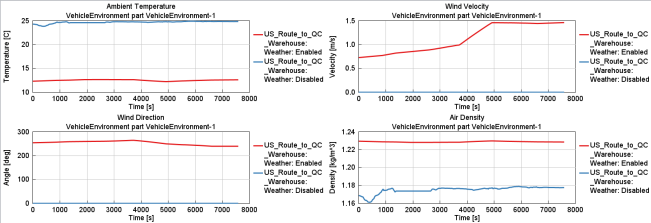

下图为是否激活环境信息的对比。红色为激活了环境信息提取功能。可以看到环境温度、风速、风向以及空气密度都发生了变化。

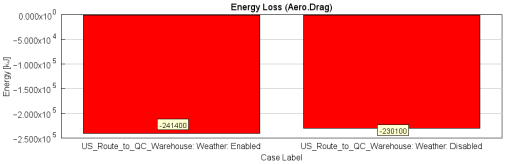

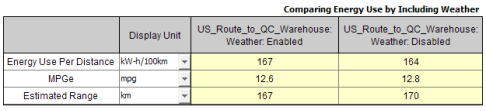

从下表可以看出，在这个较长工况下，考虑环境信息变化，风阻导致的能耗增加了5%，百公里电耗增加了2%。
5.如何将环境信息和Cabin关联？

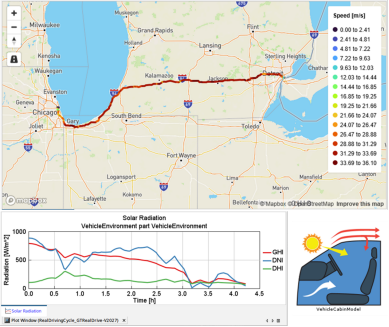

商用车由于行驶里程长、工况复杂，其乘员舱（Cabin）热负荷对环境时变性极为敏感。特别是太阳辐射（随时间/地理位置变化）与车辆朝向（随路线变化）的动态耦合，直接决定了空调系统的能耗与舒适性表现。
为实现高保真的热管理仿真，Cabin 模块需接收以下七项关键环境输入：
基础气象参数：环境温度、大气压力、相对湿度。
太阳辐射参数：法向直射辐照度（DNI）、太阳天顶角、太阳方位角。
车辆姿态参数：车辆方位角（Car Azimuth Angle）。
基于GT-RealDrive 2026 的高精度地图与环境引擎，上述参数的配置策略如下：
基础气象参数：直接映射
环境温度、湿度及压力属于全局或局部气象场数据。用户可直接从 VehicleEnvironment 模块提取对应的时变信号，无缝传递至 Cabin 模块，无需额外处理。

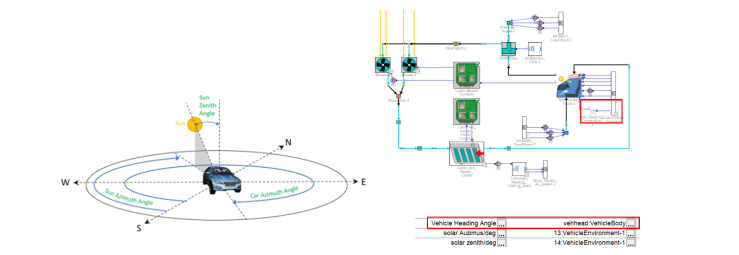

车辆方位角（Car Azimuth Angle）是计算侧窗及前挡风玻璃受光面积的关键。GT-Realdrive会自动计算路况中的车辆的航向角（HeadingAngle）。但这两个角度的定义有所区别。
Cabin中的车辆方位角定义：0deg表示南方， 0deg～360deg，顺时针为正方向。故两者需要转化，
VehicleBody 模板中车辆航向角定义：0deg表示北方， -180deg～180deg，顺时针为正方向。

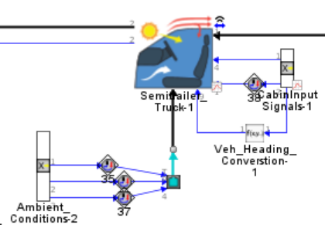

由于 VehicleBody 模板与 Cabin 模块对“方位角”的定义基准存在差异，必须进行数学转换：CarAzimuthAngle = MOD(HeadingAngle+180, 360)
通过上述处理，GT-RealDrive 实现了从宏观路况到微观热环境的全链路数据闭环，为商用车热管理系统的精准标定提供了坚实的数据基础。

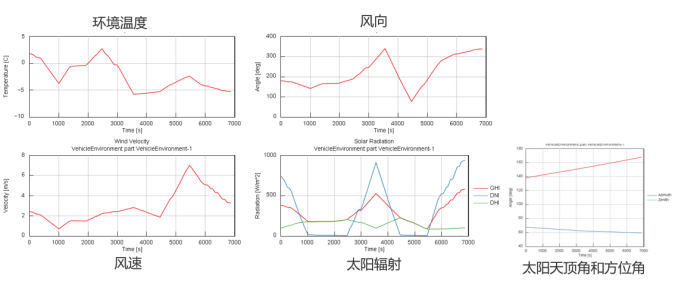

6.实时路况和气象信息

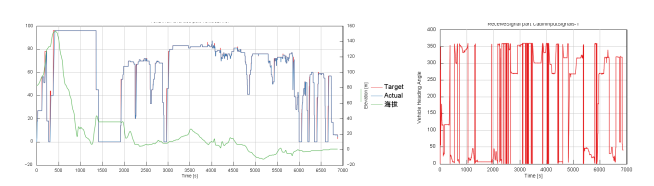

Realdrive提取的车速和海拔、车辆航向角变化
