JMAG V24.0新功能介绍
2025.03.11

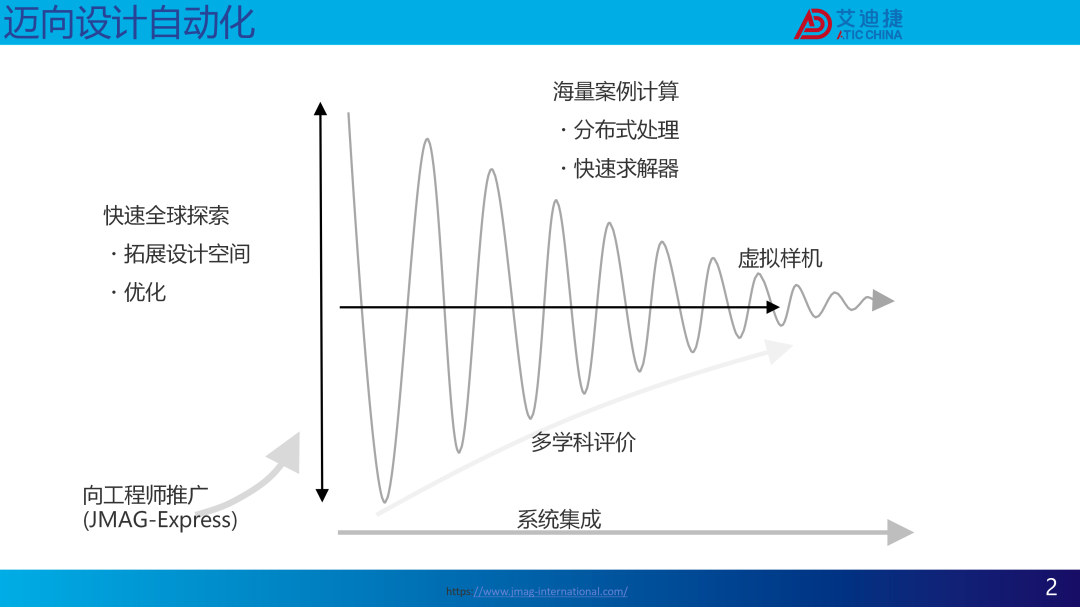

JMAG 正在不断开发以实现设计自动化,为此,24.0 版本进一步提升了功能,本节将介绍 24.0 版本的功能改进和新功能。

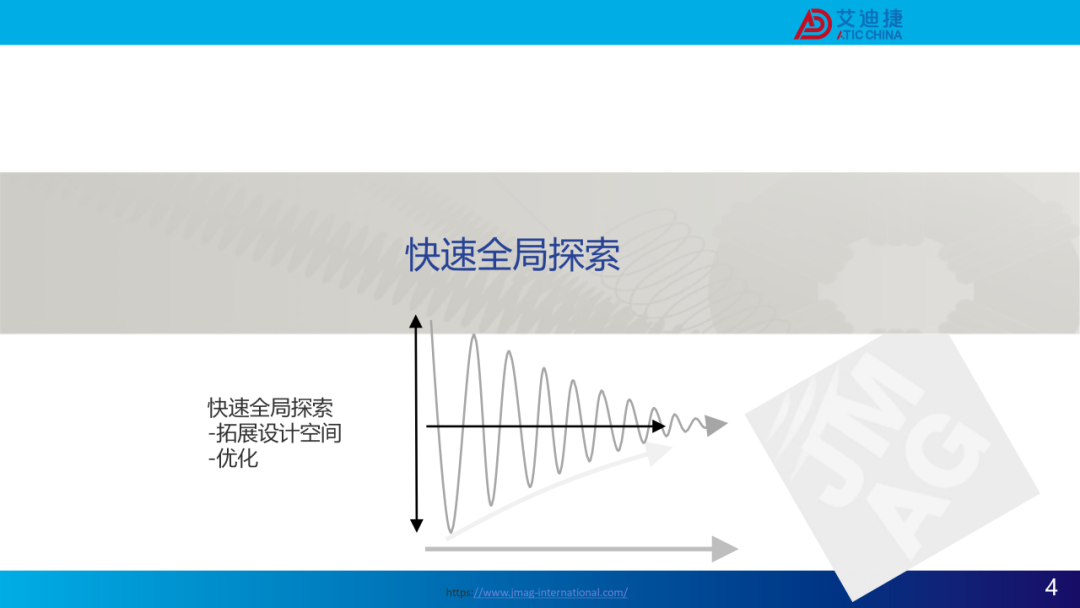

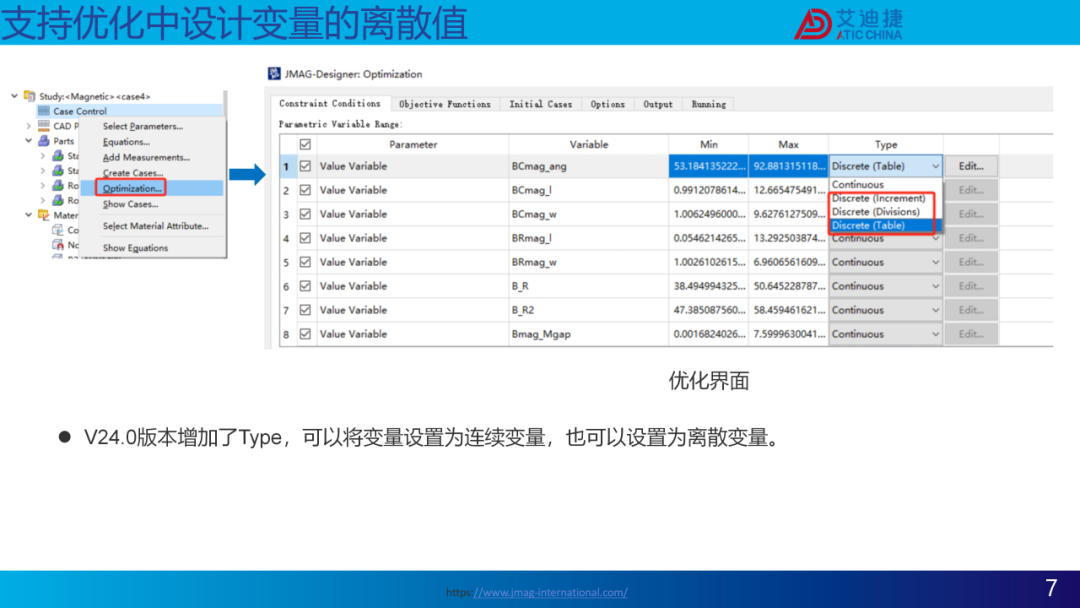

现在,优化设计变量可以被视为离散值,这样所得到的最优形状可直接应用于设计中。例如,在连续优化中,将线圈匝数取整为整数可能会导致线间电压超出约束范围,但通过使用离散优化,优化过程可以接受标准和其他因素限制只能取离散值的设计变量。这提高了设计效率,使设计流程更加顺畅。

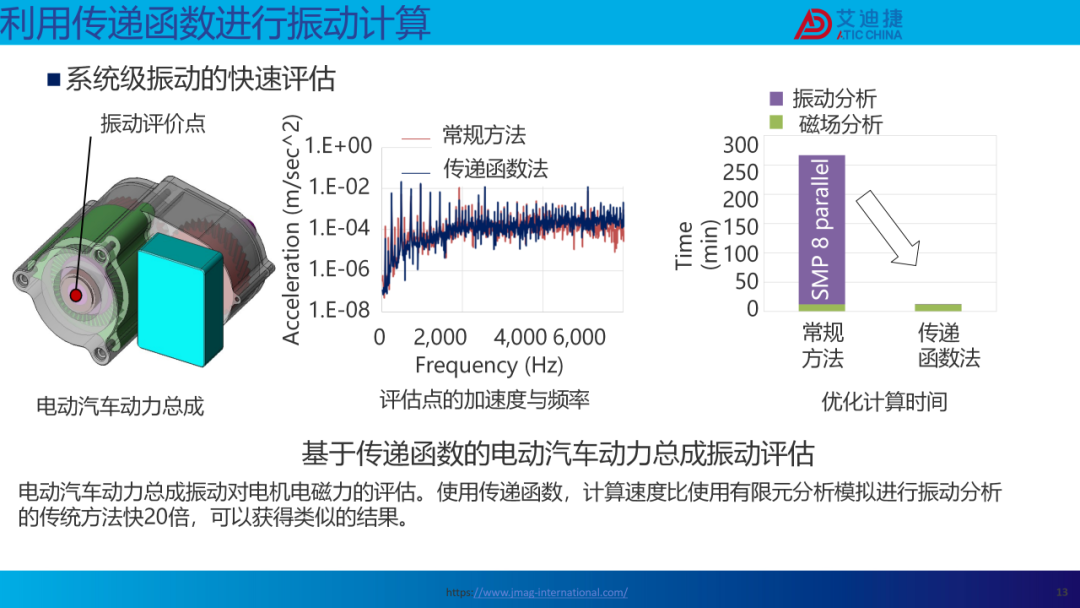

使用传递函数进行振动计算可加快系统级别的振动评估。具体而言,传递函数可缩短振动分析时间,并能以电机尺寸为变量,快速将电机电磁力导致的变速箱振动降至最低。这使得能够在设计早期就提出考虑系统级振动的方案,避免在设计过程中进行返工。

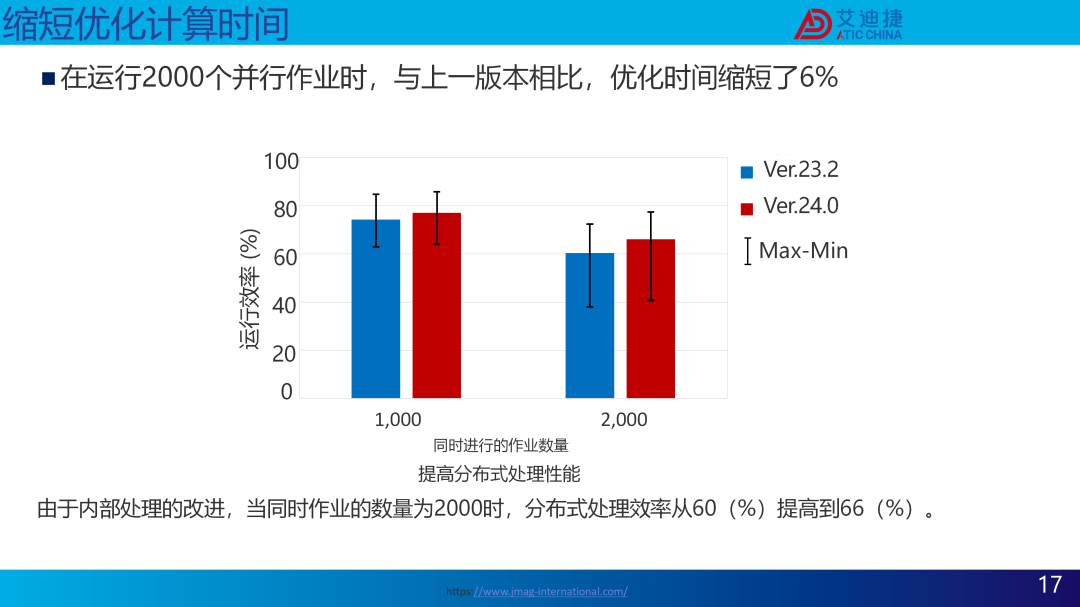

多次并行执行的优化处理时间有所缩短。具体来说,内部处理的改进使得在1000 个案例并行计算时,分布式处理效率从74% 提高到77%,在2000 个案例并行计算时,从 60% 提高到 66%。这能更有效地利用计算资源,加快设计流程。

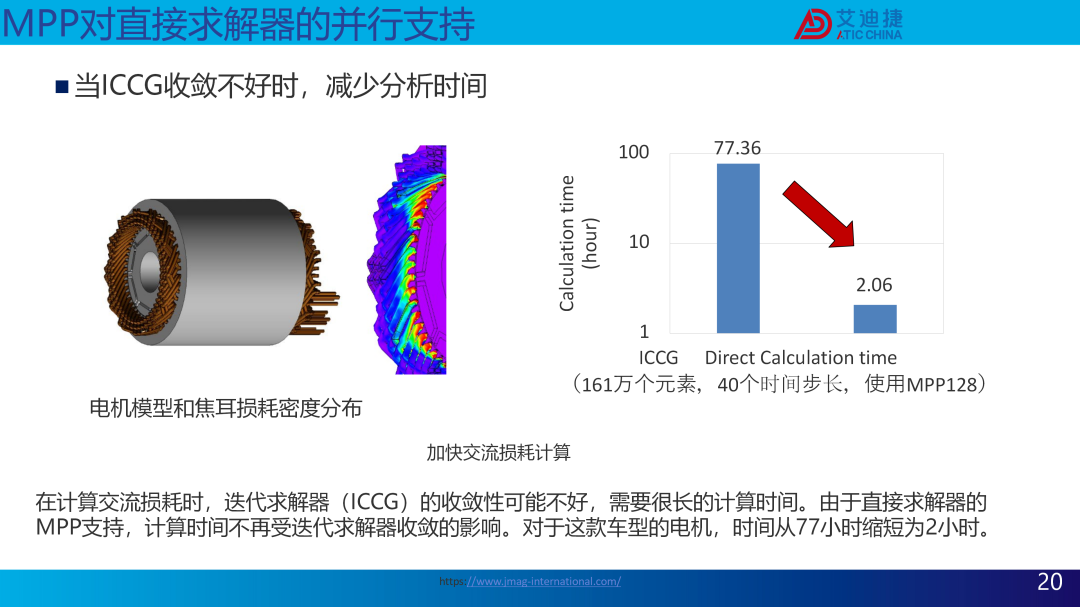

直接法的 MPP 并行支持即使在 ICCG 方法收敛性较差的情况下也能减少分析时间。具体而言,在交流损耗的大规模计算中,ICCG 方法收敛性差导致计算时间过长。然而,通过在直接法中启用 MPP,计算时间不再受迭代法收敛性的影响,用于验证的电机模型的计算时间从 77 小时缩短至 2 小时。这极大地简化了分析流程,缩短了设计周期。

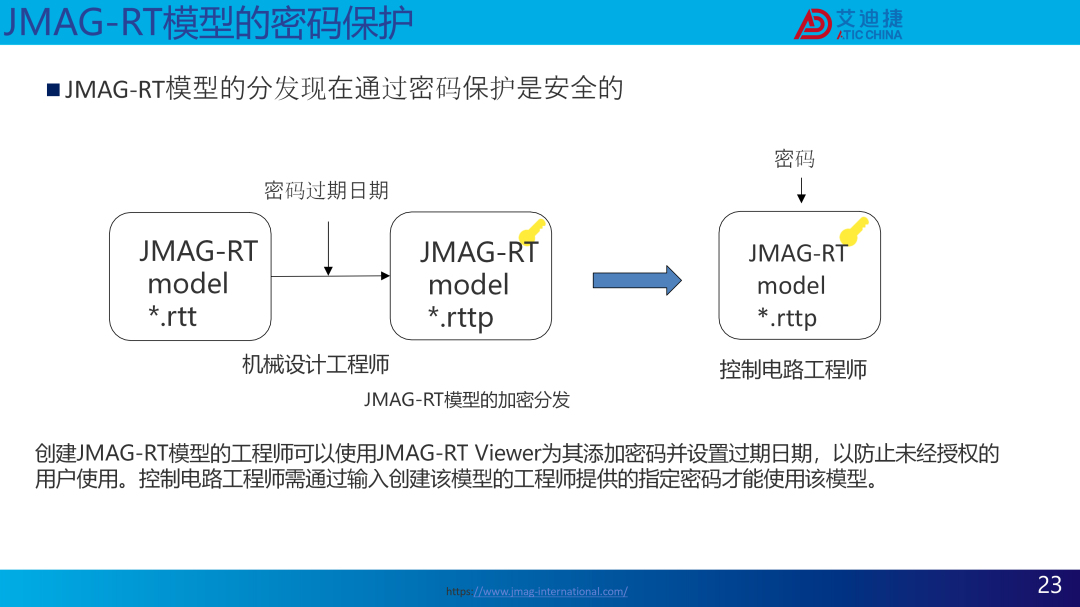

JMAG-RT模型的密码管理可实现更安全的模型分发。具体来说,JMAG-RT模型的创建者在JMAG-RT 查看器中设置密码和使用期限,控制设计师输入从创建者处获得的密码后即可使用该模型,这可防止模型被用于非预期目的或被非预期用户获取,确保模型能够得到正确且更有效的应用。我们希望您能充分利用新版JMAG 的各项功能。以下是新功能的部分展示,如您对新版本感兴趣,欢迎发送邮件至em-support@atic-cn.cn获取新版本更多信息。



JMAG V24.0新功能介绍(图1)
JMAG V24.0新功能介绍(图2)
JMAG V24.0新功能介绍(图3)
JMAG V24.0新功能介绍(图4)
JMAG V24.0新功能介绍(图5)
JMAG V24.0新功能介绍(图6)
JMAG V24.0新功能介绍(图7)
JMAG V24.0新功能介绍(图8)
JMAG V24.0新功能介绍(图9)
JMAG V24.0新功能介绍(图10)
JMAG V24.0新功能介绍(图11)
JMAG V24.0新功能介绍(图12)
JMAG V24.0新功能介绍(图13)
JMAG V24.0新功能介绍(图14)
JMAG V24.0新功能介绍(图15)
JMAG V24.0新功能介绍(图16)
JMAG V24.0新功能介绍(图17)
JMAG V24.0新功能介绍(图18)
JMAG V24.0新功能介绍(图19)
JMAG V24.0新功能介绍(图20)
JMAG V24.0新功能介绍(图21)
JMAG V24.0新功能介绍(图22)
JMAG V24.0新功能介绍(图23)
JMAG V24.0新功能介绍(图24)
JMAG V24.0新功能介绍(图25)
JMAG V24.0新功能介绍(图26)
JMAG V24.0新功能介绍(图27)
JMAG V24.0新功能介绍(图28)



如想获取完整报告(PDF)报告,欢迎发送邮件至marketing@atic-cn.cn咨询。备注姓名+单位名称+部门+电话+邮箱+所需报告。更多JMAG报告,请关注“电磁场仿真大课堂”公众号获取。
