引言
在当今建筑行业中,节能降耗与室内舒适环境的实现已成为设计的核心目标。随着数字化技术和参数化设计理念的不断发展,建筑师和工程师们正迎来一场全新的设计革命。而在这一背景下,modeFRONTIER 作为一款功能强大的多目标优化平台,正逐步改变着传统设计思路,帮助从业者在早期设计阶段就能精确掌握建筑能耗和采光性能,提升设计效率,降低项目风险。
本次案例中,我们结合 Grasshopper 的参数化建模能力和 modeFRONTIER 的强大优化算法,以一个简单建筑模型为例,详细探讨如何通过参数优化,实现建筑能源使用强度(EUI)、采暖能耗、制冷能耗的最小化,平均采光水平最大化,同时满足6月21日中午在“Intermediate without sun”天空模型下室内照度控制在300~500lux之间的设计要求。本文将分步骤展示案例背景、优化流程、关键数据及分析讨论,帮助读者全面了解数字化设计在建筑节能中的应用。
案例背景
在建筑设计的早期阶段,设计变量的选择和优化至关重要。针对本案例,我们选取了以下关键设计参数:
1
窗墙比(Window-to-Wall Ratio, WWR)
影响建筑内部采光与冷、热负荷,直接关联室内舒适度与能耗水平。
2
外遮阳构件深度(External Shading Depth)
控制阳光直射,平衡采光与隔热效果,减少夏季制冷负荷。
3
建筑朝向(特别是北方向的朝向调整)
建筑的朝向影响光照接收角度,进而影响室内自然采光和太阳辐射热的获得。
优化目标共设定四个方面,具体包括:
建筑能源使用强度(EUI)最低
通过调整各参数,力求在保证舒适采光的前提下,将建筑整体能耗降低至最优状态。
采暖能耗最低
优化外壳设计与采光参数,减少冬季因热损失带来的采暖负荷。
制冷能耗最低
针对夏季高温,通过遮阳设计等手段降低室内热增益,从而减少制冷需求。
平均采光水平最大化,并且满足6月21日中午建筑在“Intermediate without sun”天空模型下的照度平均水平控制在300~500lux之间
这一指标确保室内照明均衡,同时避免过强或过弱的照明造成不适,达到理想的工作与生活环境。
优化方法与流程
为实现上述多目标优化,我们利用了 modeFRONTIER 内置的 pilOPT 算法,该算法在全局搜索与局部优化之间实现了有效平衡,能够在仅1000次仿真的情况下捕捉到建筑性能各指标的帕累托最优解。下面是详细的优化流程:
1
参数化建模(Grasshopper部分)
模型构建

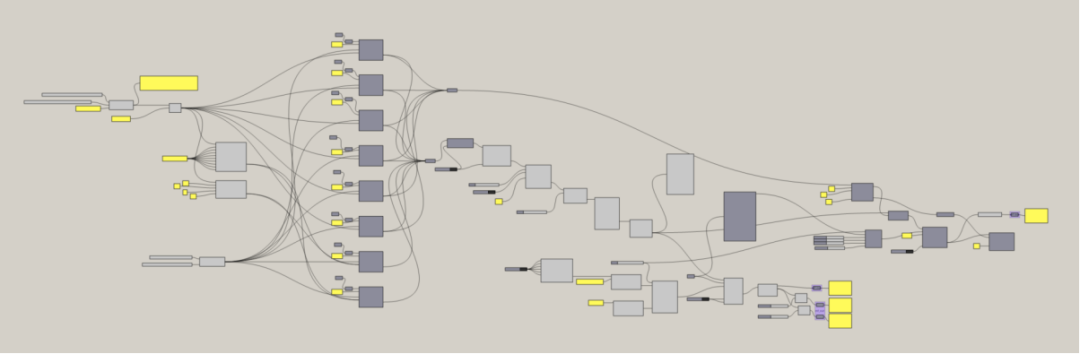

在Grasshopper中构建建筑参数化模型,将窗墙比、外遮阳深度、建筑朝向作为可变参数嵌入模型中。
如窗墙比0.2~0.8、
遮阳深度0.1~1米、
建筑朝向角度0°~360°
天空模型:Intermediate without Sun
性能评估节点
模型中嵌入能耗计算和照度分析模块,通过参数调整实时反馈建筑的EUI、采暖和制冷能耗,以及指定时间的照度水平。
2
多目标优化(modeFRONTIER部分)
优化目标设定

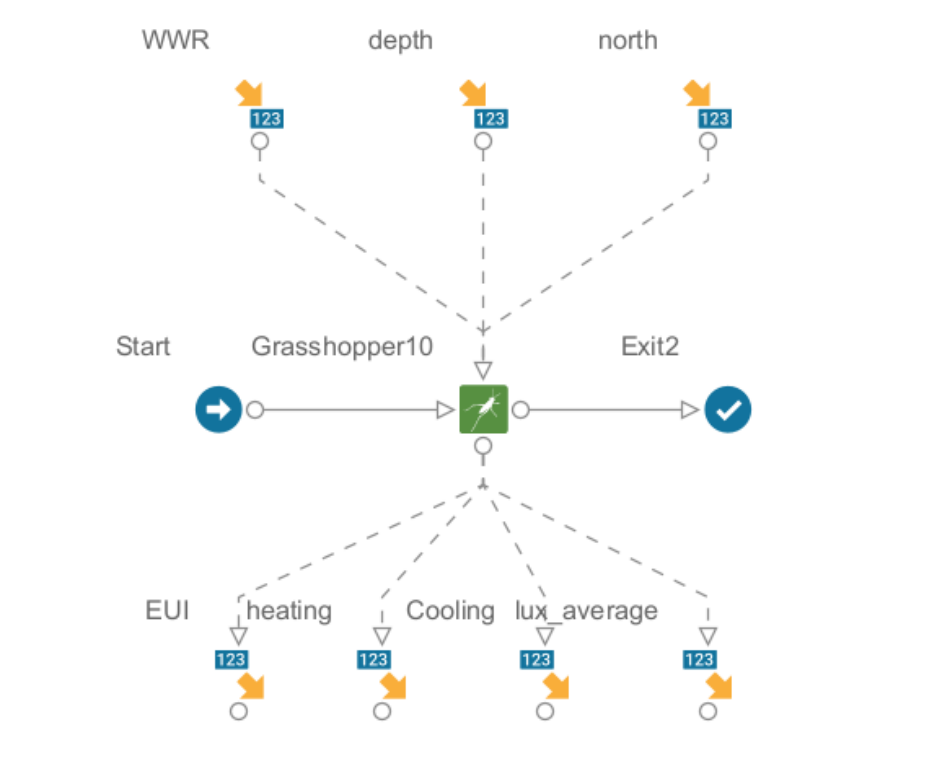

在modeFRONTIER中设置四个优化目标,实现与Grasshopper模型的联动。
pilOPT算法运行与数据采集与记录
使用pilOPT算法对模型进行1000次仿真,系统自动在参数空间中搜索最优解集合,并绘制出帕累托前沿图。
3
帕累托前沿分析
数据分布及对比
将所有仿真结果整理后,通过帕累托前沿图展示各目标之间的权衡关系,帮助设计者直观了解各解之间的优劣。
决策支持
针对不同设计需求,利用帕累托解集中的典型解方案,提供多种备选设计方案供决策参考,实现多目标间的平衡与优化。
案例数据展示与详细分析

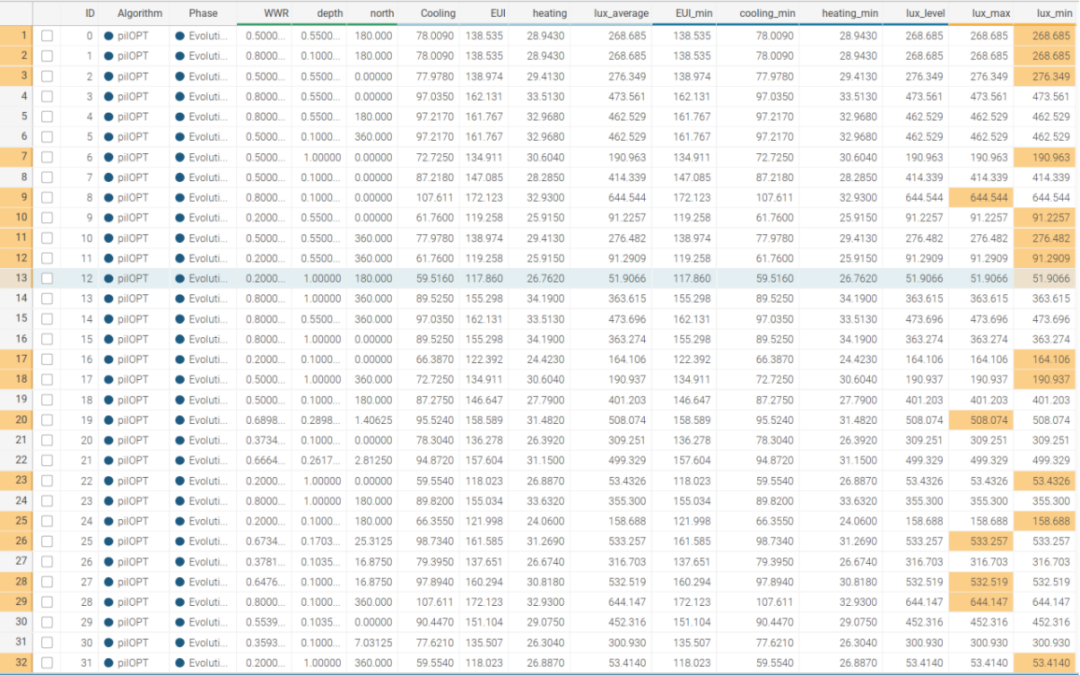

在本案例的1000次仿真过程中,modeFRONTIER 与 Grasshopper 无缝对接,提供了丰富的优化数据。以下为部分仿真数据示例及数据分析说明:
仿真数据示例
1
仿真样本A
参数设置
窗墙比 = 0.361515;外遮阳深度 = 0.101568米;建筑朝向 = 0°
性能指标
EUI:135.450 kWh/m²
采暖能耗:26.2660 kWh/m²
制冷能耗:77.6020kWh/m²
6月21日12点照度:300.363 lux(平均)
分析
该组合参数在确保室内照度满足300~500lux要求的同时,EUI和制冷能耗表现较为理想,适用于温暖气候区的节能设计。
2
仿真样本B
参数设置
窗墙比 = 0.61250;外遮阳深度 = 0.1米;建筑朝向 = 180°
性能指标:
EUI:161.378 kWh/m²
采暖能耗:30.379kWh/m²
制冷能耗:99.4170 kWh/m²
6月21日12点照度:543.646 lux(平均)
分析
此方案的窗墙比较高,能够充分利用自然采光,但遮阳深度略低可能会导致夏季局部过热,因此在制冷能耗上存在一定劣势。
3
仿真样本C
参数设置
窗墙比 = 0.225781;外遮阳深度 = 0.655469米;建筑朝向 = 219.375°
性能指标
EUI:119.741 kWh/m²
采暖能耗:26.0660 kWh/m²
制冷能耗:62.0930kWh/m²
6月21日12点照度:94.6141 lux(平均)
分析
该解方案采用较低的窗墙比和较深的遮阳构件设计,有效控制了太阳直射,降低了夏季制冷负荷;同时,由于遮阳设计较强,可能在冬季造成部分采光不足,需要在局部区域增加人工照明设计。
数据对比与帕累托前沿解

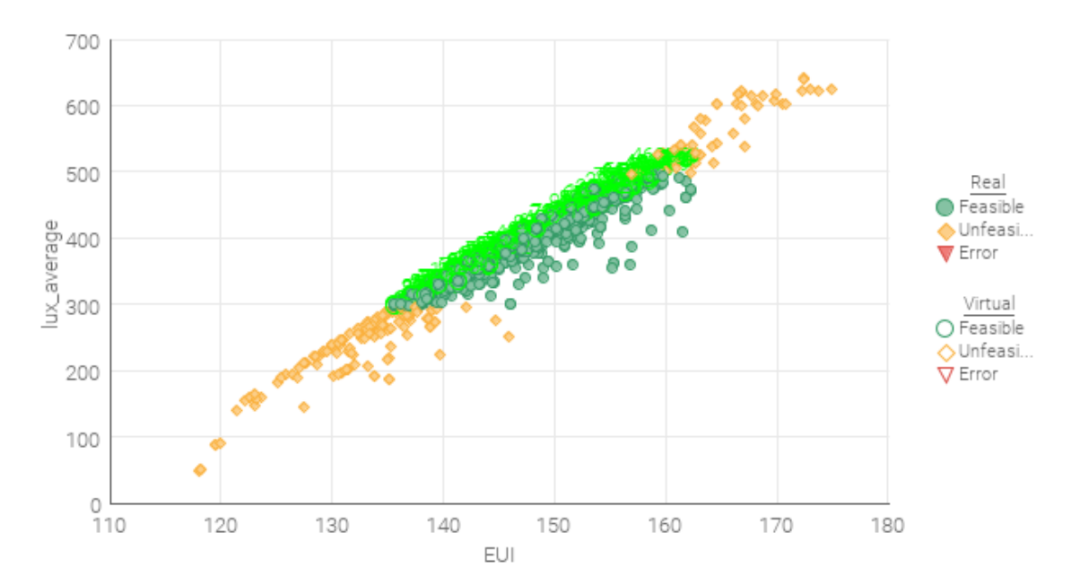

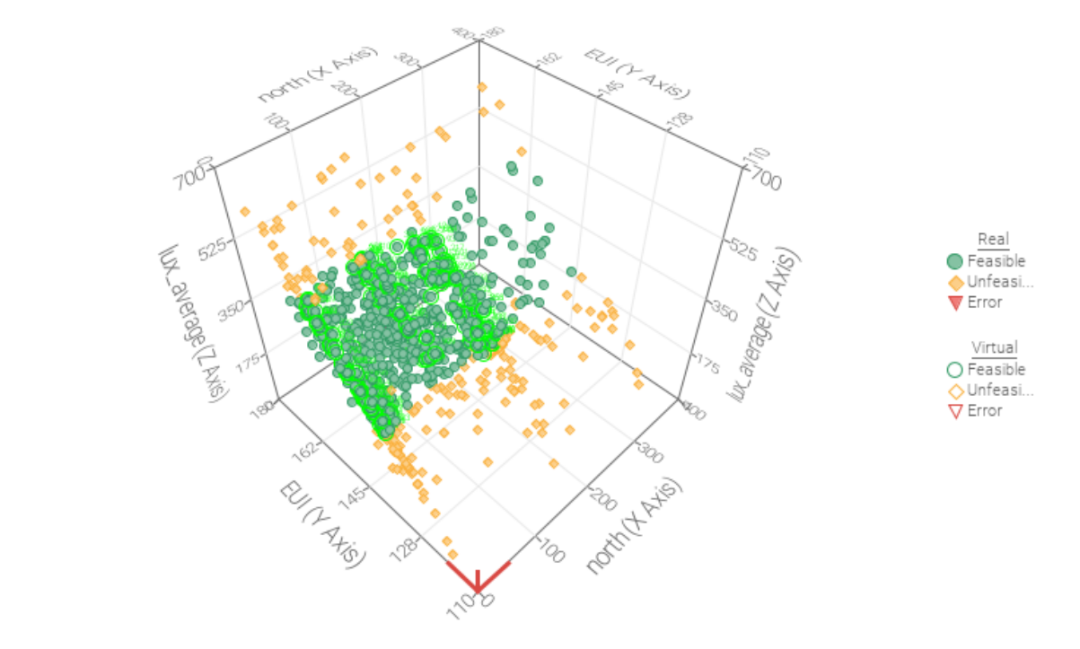

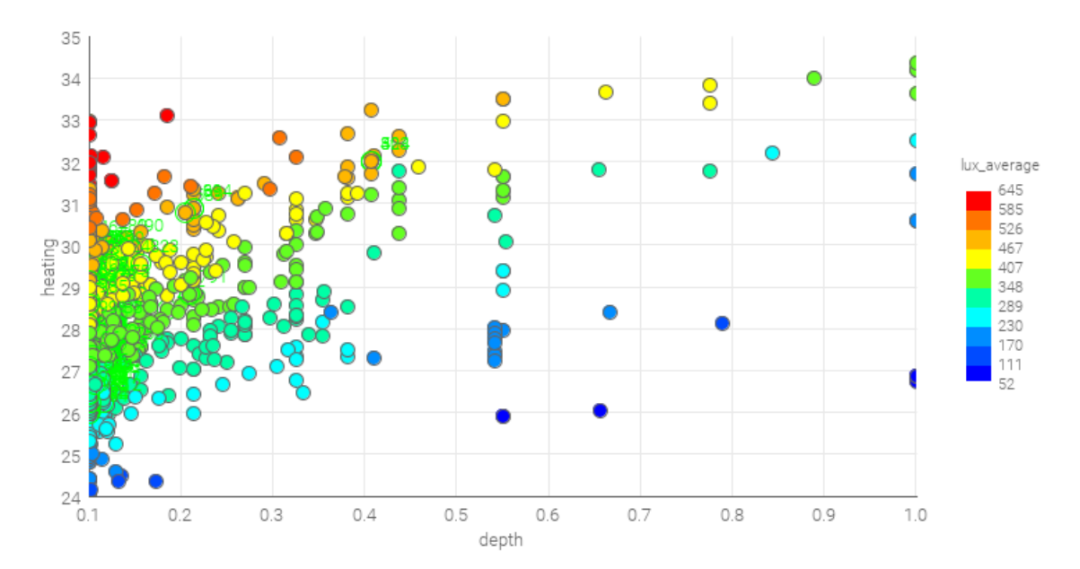

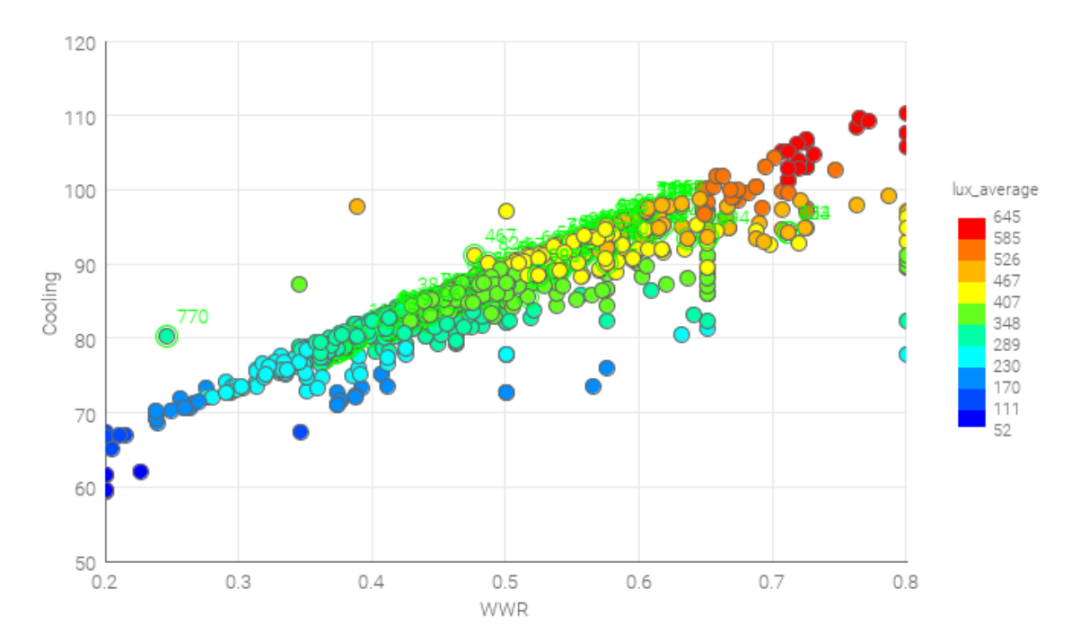

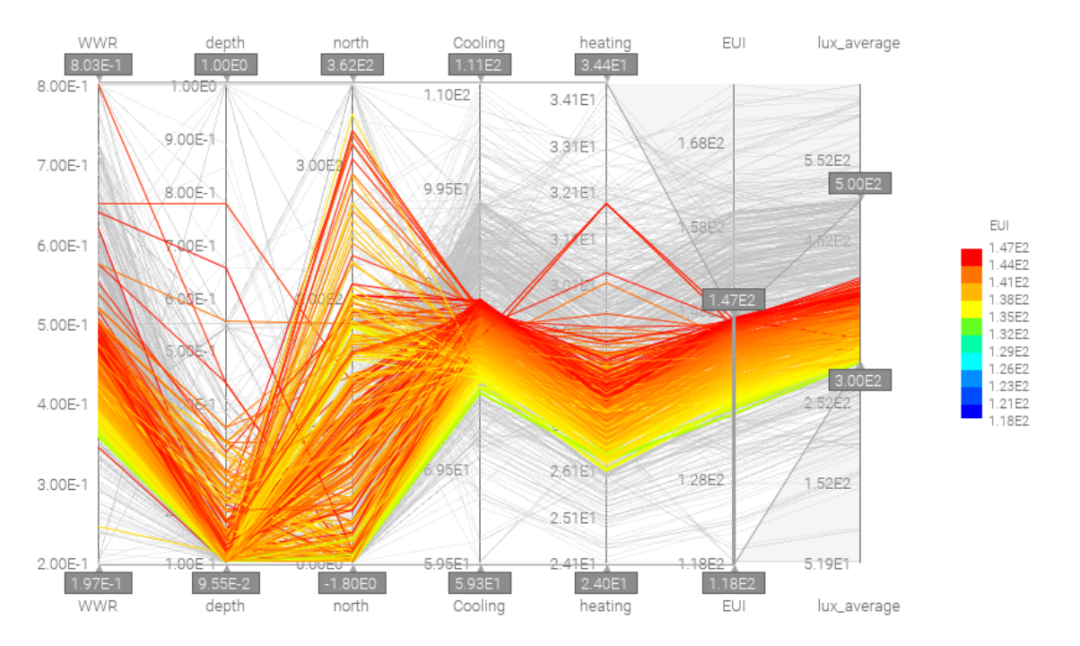

在对1000次仿真数据进行整理后,我们绘制了帕累托前沿图,统计得出有180个优化解集。下图展示了 EUI 与平均照度水平的帕累托关系图与相关性分析:
同时我们可以得出以下几点:
参数敏感性

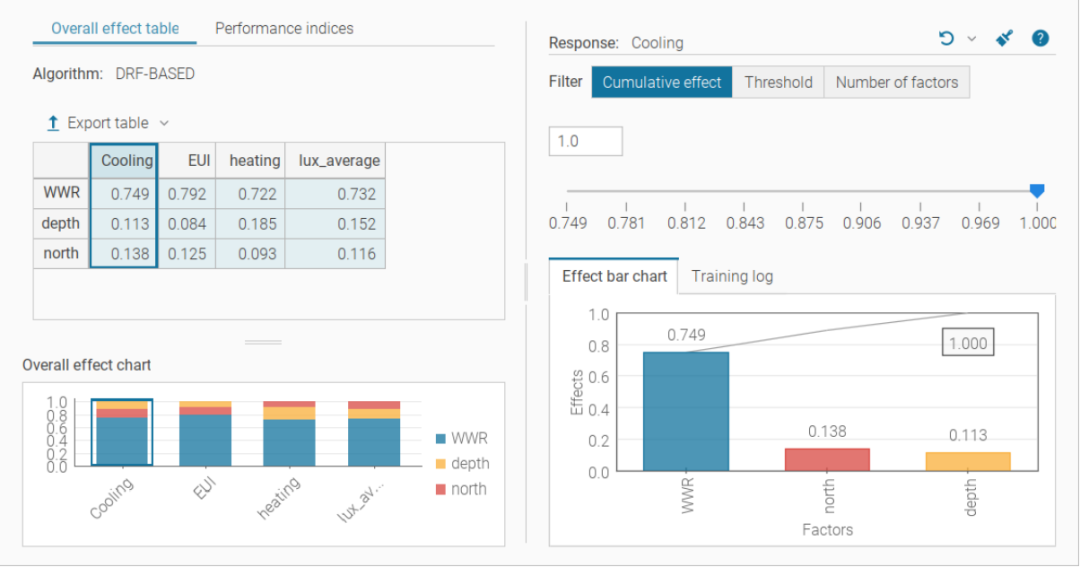

窗墙比对采光和能耗指标有较为显著的影响;较高的窗墙比有利于室内采光,但可能增加夏季冷负荷,从而提高制冷能耗。
遮阳深度的重要性
遮阳构件的深度调控对平衡夏季采光与隔热起到关键作用,深度不足可能导致过热,而过深则会影响冬季自然采光,增加采暖能耗。
建筑朝向的调控
不同朝向在日照分布上有明显差异,合理的朝向设置不仅能满足照度要求,还能在一定程度上降低整体能耗。
通过这一系列数据分析,我们能够为建筑设计提供具有针对性的优化方案,同时为后续的实际项目提供数据支持,确保在设计初期即能实现节能、环保与舒适性之间的最佳平衡。
优化结果的应用与讨论
1
对建筑设计决策的指导意义
通过本案例的多目标优化分析,设计者能够直观了解不同设计参数对建筑整体性能的影响,从而在设计初期就能做出科学决策。具体表现在以下几个方面:
多目标平衡
在实际设计中,单一目标往往难以满足所有需求。modeFRONTIER提供的帕累托解集使得设计者可以在不同性能指标之间找到最佳平衡点,根据项目实际需求选择最合适的设计方案。
提前风险预测
通过仿真不同参数组合,能在设计前预测建筑可能面临的能耗和照度问题,降低后期改造风险。
数据驱动设计
借助详尽的仿真数据和多目标优化结果,设计方案不再仅凭经验,而是基于科学数据进行决策,提高设计的准确性和可靠性。
2
对建筑节能与可持续发展的启示
节能设计的重要性
在全球节能减排的大背景下,建筑能耗的降低至关重要。本案例通过优化设计参数,实现了EUI、采暖与制冷能耗的综合降低,为绿色建筑设计提供了可行路径。
参数化设计的未来趋势
随着BIM和参数化设计技术的普及,利用数字化工具进行多目标优化将成为建筑设计的新标准,推动建筑行业向智能、精细化管理转型。
技术整合的优势
modeFRONTIER与Grasshopper的无缝整合展示了跨平台、跨领域协同工作的优势,有助于构建从设计、仿真到决策支持的一体化工作流程,为建筑节能设计提供了强大技术支撑。
3
实际应用中的注意事项
在实际项目中应用此类优化技术时,还需关注以下问题:
数据准确性
仿真结果高度依赖输入数据的准确性,因此初期参数与环境数据的采集与校验十分重要。
软件对接与兼容性
确保Grasshopper与modeFRONTIER之间的数据传递顺畅,需要在前期进行充分的测试与调试。
设计灵活性
虽然优化结果能提供参考,但建筑设计需要结合实际场地、建筑用途及其他不确定因素,综合多方意见进行最终决策。
总结与展望
本案例通过对一个简单建筑模型的多目标优化研究,展示了利用 modeFRONTIER 和 Grasshopper 相结合的技术,如何在仅1000次仿真中获得帕累托前沿解,实现建筑EUI、采暖能耗、制冷能耗及照度指标的协同优化。通过详细的数据记录与分析,我们不仅展示了参数变化对建筑性能的影响,还为设计者提供了科学决策支持,进一步推动了建筑设计从传统经验模式向数据驱动、智能化设计的转变。
核心结论
1
多目标协同优化
实现了能耗与采光指标的平衡,为建筑设计提供了更多灵活选择。
2
高效仿真
仅用1000次仿真就能捕捉到关键帕累托解,大大提升了设计效率和计算资源利用率。
3
数据支持决策
通过详细的参数分析和仿真数据,为建筑师提供了可靠的决策依据,降低设计风险。
4
技术整合优势
modeFRONTIER与Grasshopper的深度集成,为建筑设计提供了一种全新的、智能化的优化模式。
对未来建筑设计的启示
随着数字化和智能化技术的不断成熟,多目标优化将越来越多地应用于建筑设计全过程。从建筑概念设计到详细设计,再到后期运维管理,参数化设计和智能优化工具将成为推动建筑行业可持续发展的核心驱动力。未来,我们期待更多的实际案例和数据验证,进一步完善技术模型,为更多建筑项目提供科学、环保、节能的设计方案。
呼吁与展望
我们诚挚邀请建筑设计师、工程师及相关领域的专家,共同探讨和应用这种基于数字化优化技术的新方法。通过不断实践与改进,相信我们能够在建筑节能、绿色环保和智能设计的道路上走得更远,实现真正意义上的建筑设计革新。
关于 modeFRONTIER 与 Grasshopper
modeFRONTIER 是一款业内领先的多目标优化平台,广泛应用于建筑、航空、汽车等领域的参数优化。它具有强大的全局搜索能力和高效的算法支持,能够在复杂参数空间中迅速找到最优解。而 Grasshopper 则是Rhino平台上的一款参数化建模插件,通过直观的图形编程方式,将复杂的几何设计转化为可调控的参数体系。两者的结合,为建筑设计提供了一种从概念到实现、从仿真到优化的一体化解决方案,帮助设计者应对日益复杂的建筑性能需求。
结语
在建筑设计迈向数字化、智能化的今天,modeFRONTIER 与 Grasshopper 的完美融合无疑为行业注入了新的活力。本案例仅为众多应用场景中的一例,更多的实际项目数据与应用效果正等待着您的发掘和验证。我们期待在未来的工作中,能与更多有志之士共同探索这一领域,用科技与数据驱动建筑设计的绿色革命,共创节能环保的美好未来!
