Henniges Automotive 采用 modeFRONTIER 优化与稳健性评估方法改进密封件设计

近年来，汽车密封系统的设计在材料与制造工艺方面均取得了重大技术进步。要实现完美的设计，不仅需要满足众多技术规格要求，处理影响性能的各类因素，更重要的是需要制造商与客户之间建立紧密的合作关系。Henniges Automotive 是车辆密封与减振解决方案领域的领先企业，在北美、欧洲和中国均设有技术中心，专门服务于各地区的特定需求。

主要成果

1：找到最优且最稳健的解决方案

2：提升汽车密封件设计过程中的稳健性

3：仅用两天时间分析超过 1600 种设计配置

技术挑战

密封件的设计必须综合考虑多种客户技术规格要求，例如低车门关闭力、部件安装便捷性、部件保持可靠性、低玻璃密封阻力等，同时还需满足短期与长期的密封性能要求。此外，工程师需要优化密封件设计，以确保在车身钣金件的尺寸波动以及橡胶制造过程中材料与几何形状发生变化的条件下，密封件仍能保持稳健的性能表现。

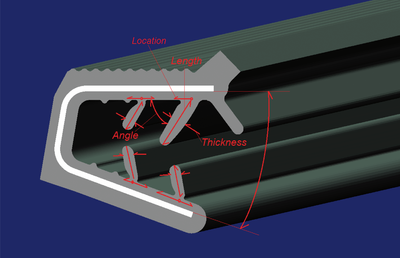

密封件几何结构示意图

技术方案

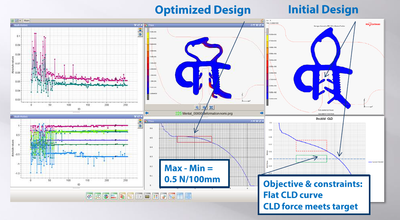

通过在 modeFRONTIER 工作流程中成功集成 MSC MARC 与 Altair HyperMesh，Henniges 工程师实现了对不同几何配置下密封件行为的自动化仿真。在短短两天内，通过改变 13 个夹紧鳍变量（包括长度、厚度、角度和位置），分析了超过 1600 种设计配置（图 1）。

"借助 modeFRONTIER，我们能够考量海量的设计方案，这对我们的客户而言是一个令人瞩目的成果。" —— Ken Ogilvie，CAE 经理

更重要的是，modeFRONTIER 为 Henniges 工程师提供了必要的工具，使其能够从数百甚至数千种设计中筛选出不仅更优、而且更加稳健的解决方案。

成果与价值

"由于橡胶挤出和成型工艺中不可避免存在变异性，要完全按照客户的技术规格制造出零部件是非常困难的。因此，稳健性在汽车密封件的设计过程中变得至关重要。这正是我们选择 modeFRONTIER 的原因——看中了其优化与稳健性评估能力。" —— Fan Sheng，Henniges CAE 技术专家

展望未来，Ogilvie 表示："modeFRONTIER 帮助我们显著提升了设计质量；如果没有 modeFRONTIER，我们只能依赖过往经验进行试错。"

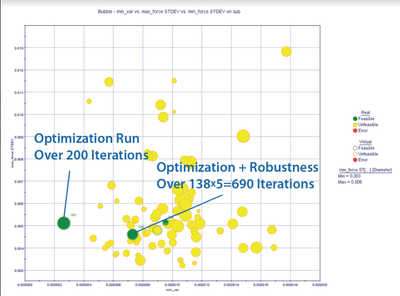

modeFRONTIER 帕累托气泡图 - 稳健优化

Henniges

Henniges Automotive 为全球汽车行业提供世界级的车辆密封与减振解决方案。自 2007 年成立以来，Henniges 始终致力于践行"完美执行"的战略——通过灵活性、敏捷性与透明度，为客户驱动创新解决方案。公司总部位于密歇根州奥本山，充分利用分布于三大洲六个国家的人才优势，满足客户日益增长的全球化需求。
