株式会社 ユタカ技研 開発本部 栃木開発センター 様
IDAJ news vol.74お客様紹介コーナーより抜粋
発行日 2013年12月

用户定制Excel GUI开发

提高产品竞争力，成为顶级制造商，是我们的目标。作为开发中心，为了达到这个目标，需要设计人员和研究人员，各自提高产品开发能力。研究人员以技术调查以及先进的性能开发为基础进行提案，而设计人员，则根据客户的要求及性能与成本的最佳平衡来进行提案，两者发挥协同效应将进一步提高产品竞争力。但设计人员及客户的要求与研究人员的提议往往难以一致，往往需要进行调整。并且年轻的工程师缺少经验，较难参与与资深工程师的技术交流。为了解决这些问题，我们决定建立一个设计系统。

对于三维CFD，学习需要花费一定的时间，需要一定的专业知识，并且不同的设计人员进行操作设置往往得到不相称的结果。

在与客户的交流中发现，一维仿真分析具有较大的优势。

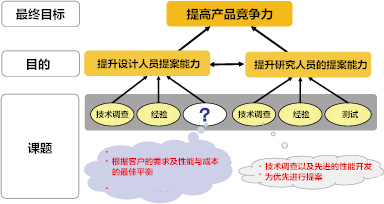

图一 设计师在使用CAE前的问题点

设计系统的基本设想

首先，我们将应用到排气系统的开发中，如消音器的开发。设计人员与研究人员在“竞争”的同时“共同创作”，缩短工时，减少试制数量，培养年轻工程师，将CAE能力成为技术讨论的基础。如此，能够快速获得仿真结果，操作简单，保证适合的仿真的精度，能够适应未来的应用拓展。

保证适合的仿真的精度

我们的仿真人员已经进行过三维CFD分析，具有获得较好计算精度的仿真经验。但是在该设计系统中进行的仿真，不需要与三维CFD同样的计算精度。也就是说开发过程中，不同阶段CAE所要求的分析精度是不同的。在时间允许的情况下，详细以及高精度的计算结果很有必要，但是快速以及大致的趋势分析更常用。

操作简单的具体目标

操作必须能够在一天内掌握。当然CAE以及应用知识的学习时间还是必要的。设计人员能够广泛应用。

基于Excel的设计系统介绍

对于Excel，用户包括设计师在内都是非常熟悉的 ，且一般电脑中均已搭载了Excel，不需要再购买一个新的工具，利于降低成本。基于Excel的GUI开发已经在IDAJ的用户大会介绍，设计人员只需要在Excel中输入确定的参数，在设计人员还没有意识到的时候计算就已经开始高速运行，计算结果可以在Excel中显示，这个流程应该是很容易被接受的，即使是对设计人员而言。

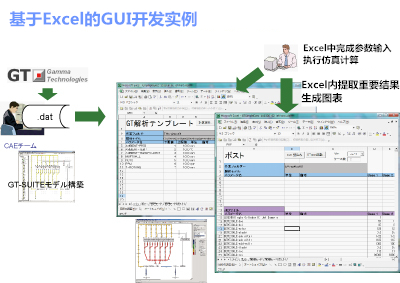

图二 基于Excel的GUI开发方案

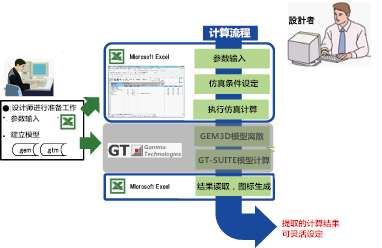

图三 流量・降噪量计算系统

接下来，简单介绍一下系统的概要。

开发过程中使用CAE，满足开发的高速化以及技术经验的充分利用以提高产品竞争力。设计人员通过快速掌握的CAE技术以及充分利用之前所积累的数据库，让年轻工程师和资深工程师能够共同参与到开发进程中。这样才能快速提高竞争力。同时，年轻工程师能够根据数值仿真的结果提出方案，这样也能够弥补经验的不足。

GT-SUITE模型由专门的仿真分析人员建立。设计人员在Excel中输入参数，执行计算而不需要参与模型的制作，计算结果可以在Excel中显示及制作图表。

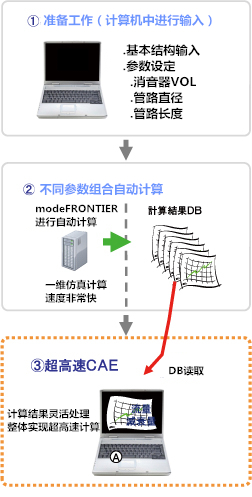

图四 系统构成

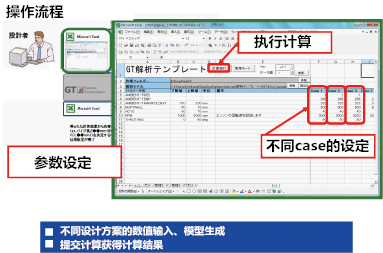

图五 操作演示

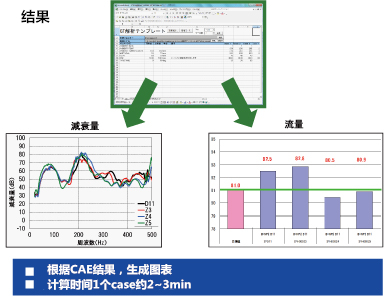

图六 结果后处理
